30kW汽车直流快充模块

芯片公司：德州仪器（TI）

发布时间：2023-08-02

方案介绍

30kW 3 相交错并联 LLC DCDC 转换器 (CRD30DD12N-K) 针对高功率密度、高效率快速充电器应用而设计，采用 Wolfspeed 的分立式 1200V C3M 碳化硅MOSFET (C3M0040120K) 和 650V C6D 碳化硅肖特基二极管（C6D20065D 和C6D10065A）。

实施 3 相交错并联 LLC 拓扑结构，可为电动汽车高功率快速充电器提供低输入电流纹波和高效率。分立式功率器件提供高性价比的通用封装解决方案。开关频率范围为 130kHz – 250kHz，功率密度为 6.5kW/L，峰值效率高于 98%，输出电压范围为 200V – 1000V，可适应所有不同类型的电动汽车。

应用范围

电动汽车 – 快速充电系统

高压直流输电

企业服务器/电信

大电流工业电力系统

特色

降低传导损耗，提升系统效率

支持高开关频率操作

提高系统级功率密度

降低系统尺寸、重量和冷却需求

低输入/输出纹波 使单转换器实现高额定功率

功能

DC 输入电压：650Vdc – 850Vdc
DC 输出电压：200V-1000V；CP 30kW（Vo>= 300V 时）

开关频率：fr=180kHz，范围 135kHz ~250kHz
PCBA 尺寸：270mm*260mm*65mm
LLC 效率：>98%（峰值），>97%（满负载）
散热片温度：最高 85˚C
热界面：Al2O3 或 AlN 1mm

•
  相关文档
• 提供的服务

首页>方案中心>快速充电>30kW汽车直流快充模块

30kW汽车直流快充模块

芯片公司：德州仪器（TI）

发布时间：2023-08-02

方案介绍

30kW 3 相交错并联 LLC DCDC 转换器 (CRD30DD12N-K) 针对高功率密度、高效率快速充电器应用而设计，采用 Wolfspeed 的分立式 1200V C3M 碳化硅MOSFET (C3M0040120K) 和 650V C6D 碳化硅肖特基二极管（C6D20065D 和C6D10065A）。

实施 3 相交错并联 LLC 拓扑结构，可为电动汽车高功率快速充电器提供低输入电流纹波和高效率。分立式功率器件提供高性价比的通用封装解决方案。开关频率范围为 130kHz – 250kHz，功率密度为 6.5kW/L，峰值效率高于 98%，输出电压范围为 200V – 1000V，可适应所有不同类型的电动汽车。

应用范围

电动汽车 – 快速充电系统

高压直流输电

企业服务器/电信

大电流工业电力系统

特色

降低传导损耗，提升系统效率

支持高开关频率操作

提高系统级功率密度

降低系统尺寸、重量和冷却需求

低输入/输出纹波 使单转换器实现高额定功率

功能

DC 输入电压：650Vdc – 850Vdc
DC 输出电压：200V-1000V；CP 30kW（Vo>= 300V 时）

开关频率：fr=180kHz，范围 135kHz ~250kHz
PCBA 尺寸：270mm*260mm*65mm
LLC 效率：>98%（峰值），>97%（满负载）
散热片温度：最高 85˚C
热界面：Al2O3 或 AlN 1mm

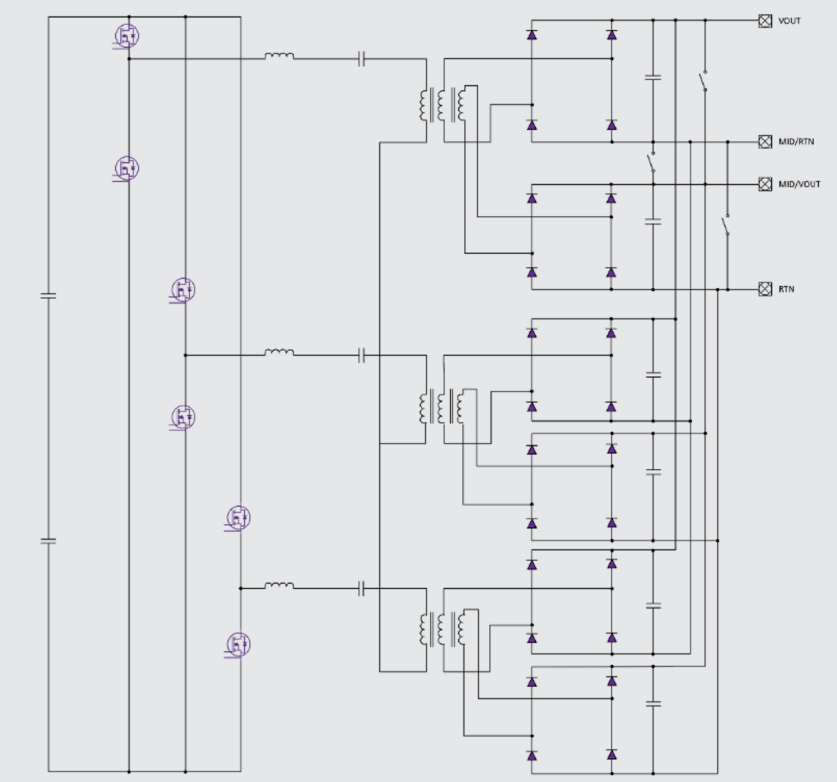

系统方块图
